ＮＢ型　ガイドローラー

特徴 両側にノブを設定してある為　２本の縦ローラーの位置を単独で移動させることが出来ます。 ガイドするワークの幅方向のセンターを変更しなければならない時などに便利です。 ※ローラー材質：ＳＵＪ２　 　 硬度：高周波焼入れ （ＨＲＣ５８°以上 / 有効硬化深さ０．７�o以上） 　 表面処理：硬質クロムメッキ （硬度ＨＶ７５０〜 / 厚み５μ以上）

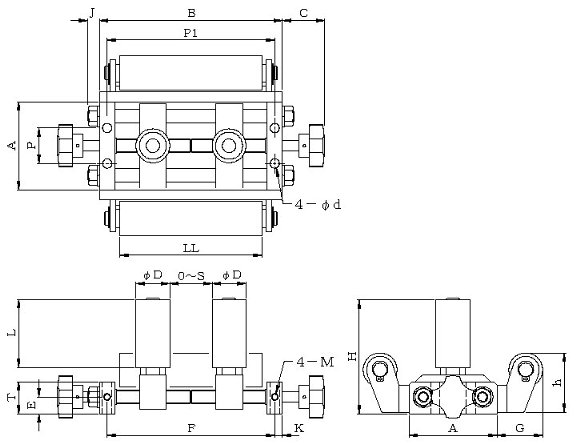

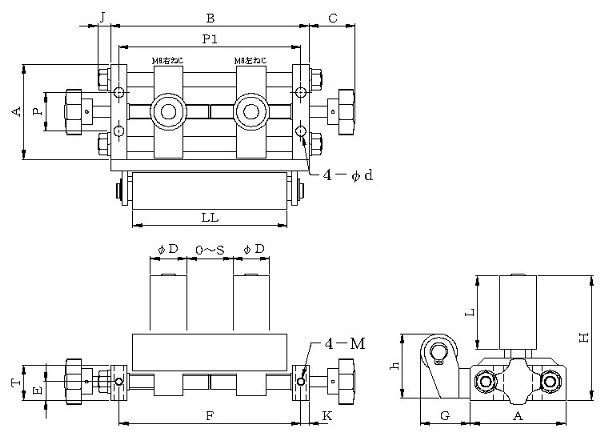

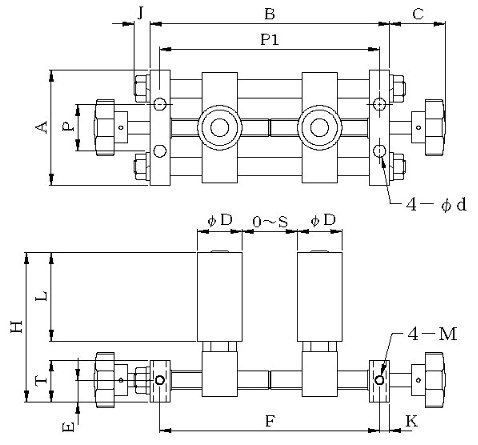

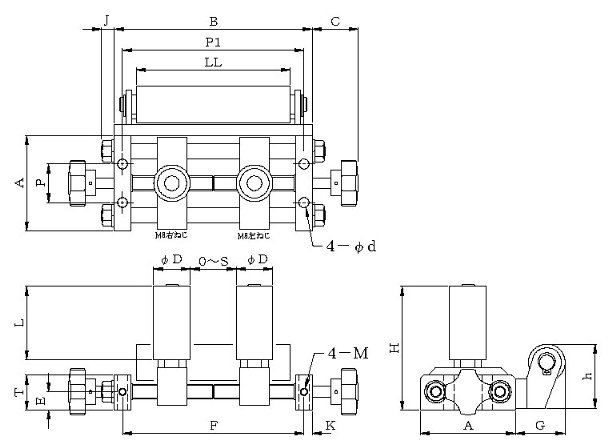

ＮＢ型　ガイドローラー　寸法表 ＮＢ＊＊−＊ スタンダードタイプ ＮＢ＊＊−＊Ｗ 横ローラー ダブルタイプ ＮＢ＊＊−＊Ｌ 横ローラー 左タイプ ＮＢ＊＊−＊R 横ローラー 右タイプ 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) NB25-1 25 20 40 19 67 52 79 25 7 21 70 5.5 4.5 10 M4 - - - RP20-40 \54700 NB25-2 84 111 - - - RP20-84 \65400 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価 NB50-1 50 20 40 19 67 52 108 25 7 21 99 5.5 4.5 10 M4 - - - RP20-40 \54700 NB50-1R 84 26 36 \72800 NB50-1L ↑ NB50-1W \90900 NB50-2 84 111 - - - RP20-84 \65400 NB50-2R 84 26 36 \83500 NB50-2L ↑ NB50-2W \101400 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価 NB55-1 55 30 70 25 109 65 137 22.5 9 25 125 6.5 6 14 M6 - - - RP30-70 \76500 NB55-2 145 184 - - - RP30-145 \80300 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価 NB75-1 75 35 90 32 138 75 176 35 11 30 160 8.5 8 17 M8 - - - RP35-90 \91900 NB75-2 185 233 - - - RP35-185 \100200 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価 NB100-1 100 30 70 25 109 65 188 31 9 25 176 6.5 6 14 M6 - - - RP30-70 \76500 NB100-1R 145 35 48 \102200 NB100-1L ↑ NB100-1W \128000 NB100-2 145 184 - - - RP30-145 \80300 NB100-2R 145 35 48 \106000 NB100-2L ↑ NB100-2W \131900 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価 NB115-1 115 40 130 32 176 85 221 46 14 38 205 8.5 8 17 M8 - - - RP40-130 \121600 NB115-2 180 226 - - - RP40-180 \127500 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価 NB150-1 150 35 90 32 138 75 260 37 11 30 244 8.5 8 17 M8 - - - RP35-90 \91900 NB150-1R 185 42 65.5 \126300 NB150-1L ↑ NB150-1W \160500 NB150-2 185 233 - - - RP35-185 \100200 NB150-2R 185 42 65.5 \134600 NB150-2L ↑ NB150-2W \168600 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価 NB220-1 220 40 130 32 176 85 340 46 14 38 324 8.5 8 17 M8 - - - RP40-130 \121600 NB220-1R 265 50 70 \181600 NB220-1L ↑ NB220-1W \241500 NB220-2 180 226 - - - RP40-180 \127500 NB220-2R 265 50 70 \187500 NB220-2L ↑ NB220-2W \247400 ※型式をクリックすると外観図面が閲覧出来ます。
